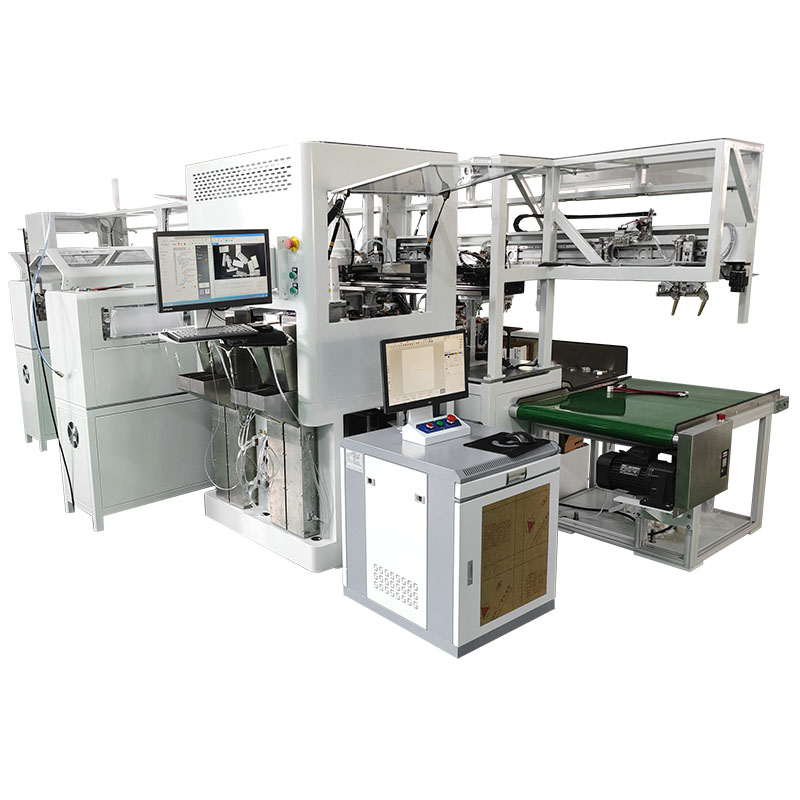

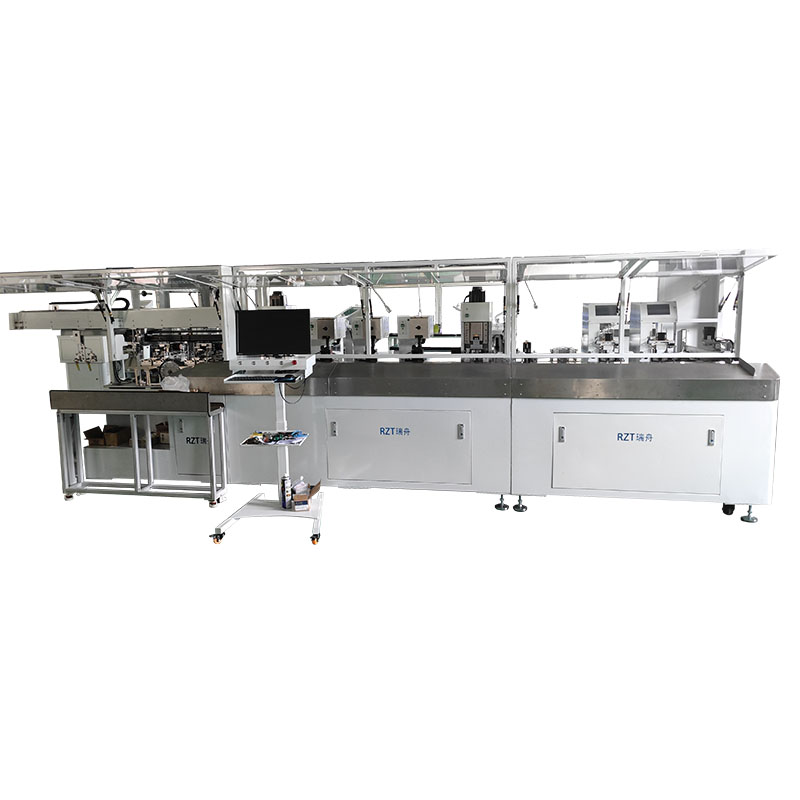

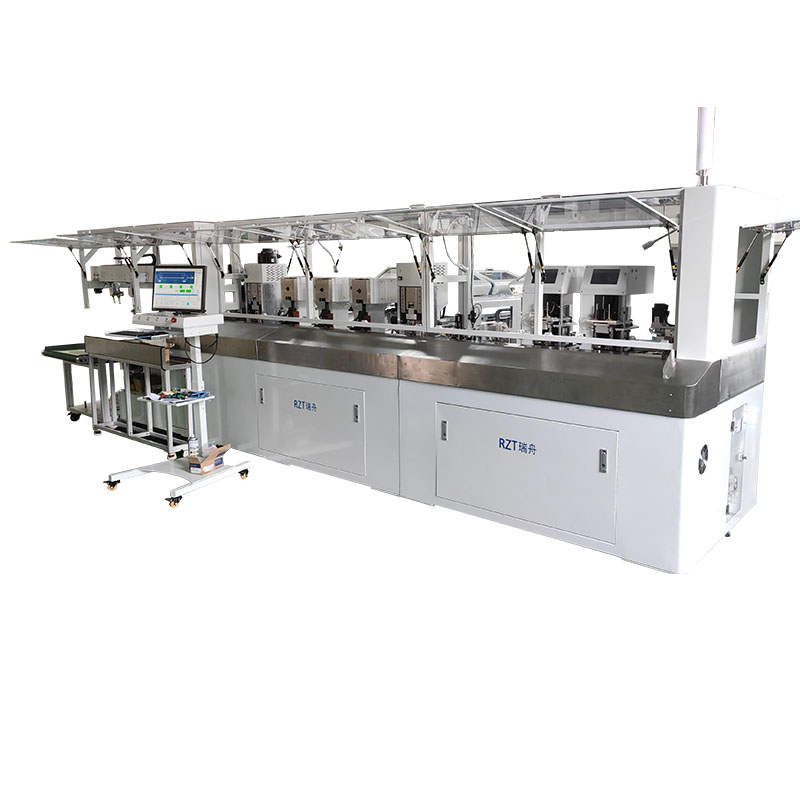

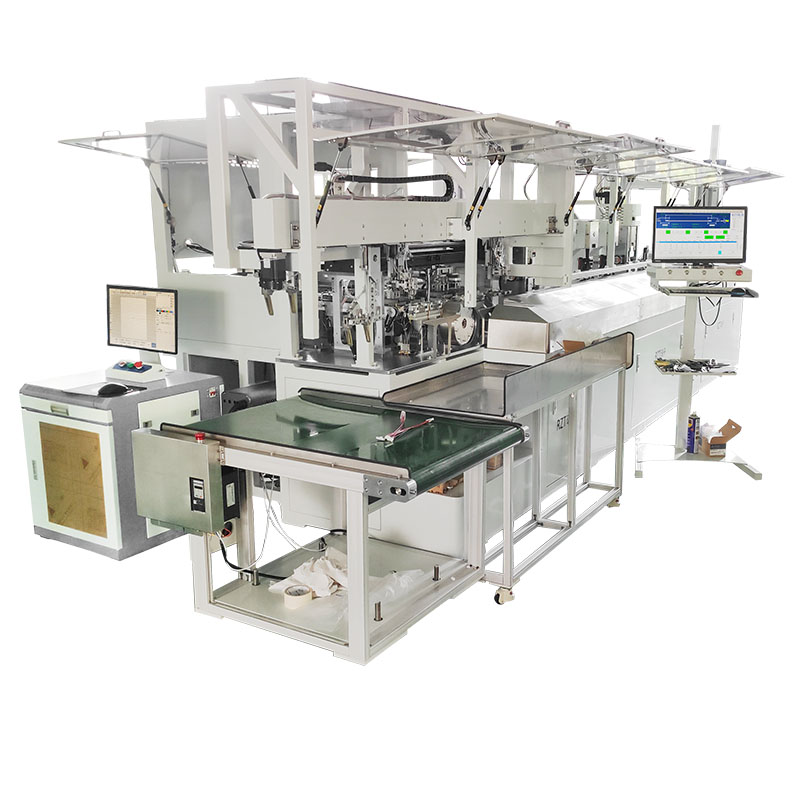

全自動雙頭插膠殼壓端子機

                                                                                 （RZT-60613C高柔性線束加工中心）

一、設備介紹

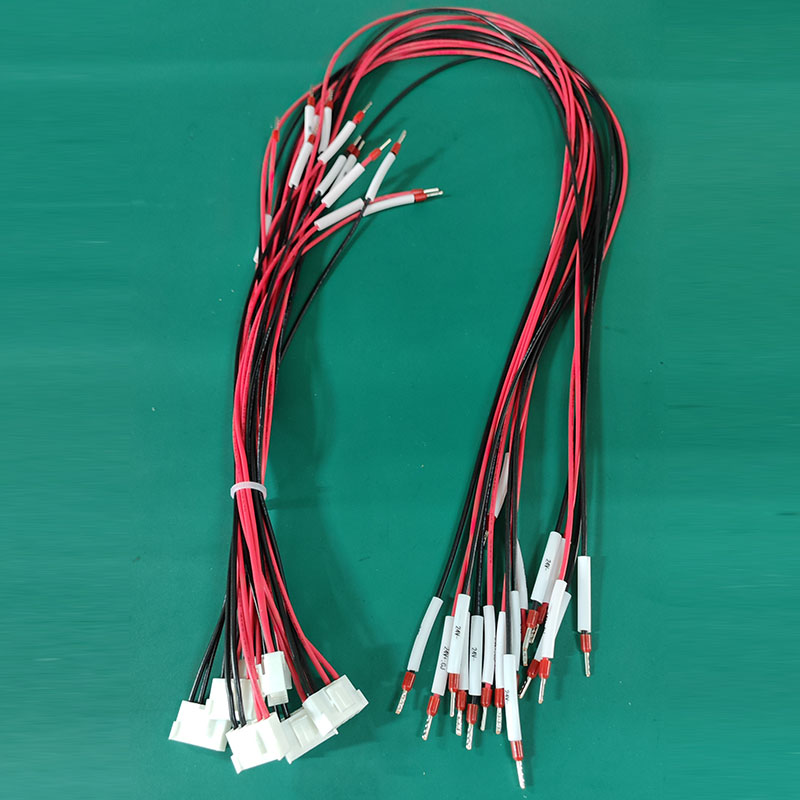

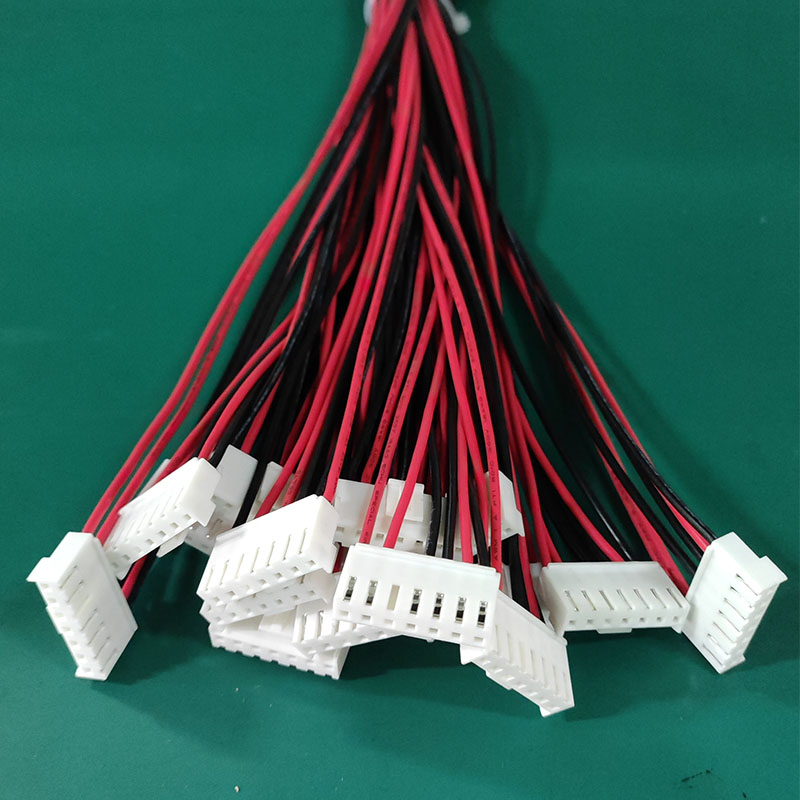

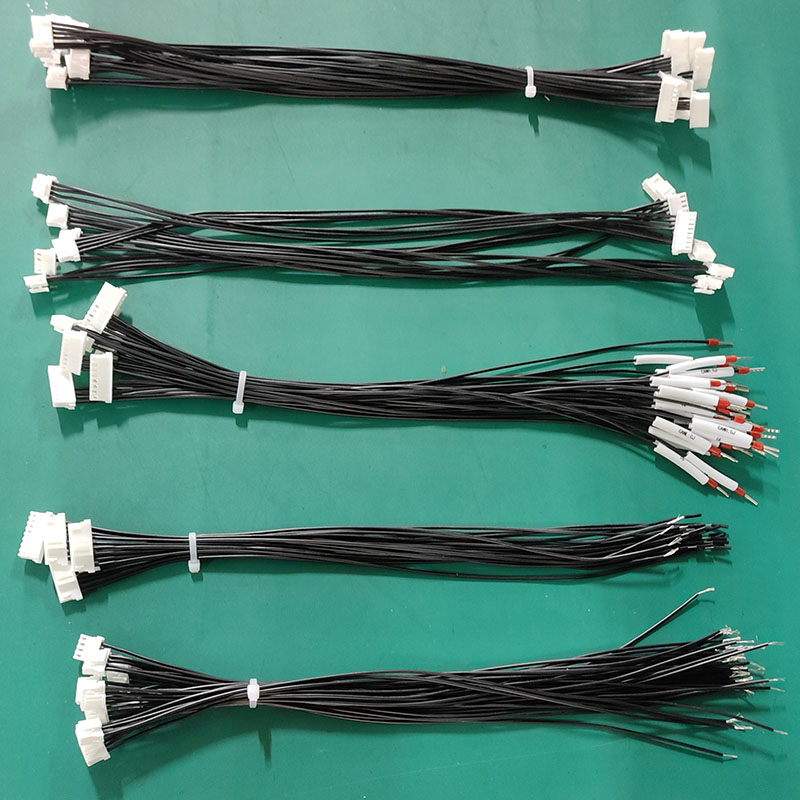

全自動雙頭插膠殼壓端子機是一臺集送線、裁切、剝皮、壓接端子、扭線、沾錫、插膠殼的自動化設備，又稱為‘自動打端子機穿膠殼機’。該設備主要應用于汽車線束、電子線束、電器線束等行業。

二、主要特點

1、高速智能全自動生產；

2、可同時加工不同大小/顏色/線徑多種不同線材；

3、適用多種膠殼，實現單/雙排膠殼插入，可加工多孔膠殼；

4、全中文電腦操作頁面，輕松調整各種參數；

5、全自動機械手上料；

6、全自動儲線設備。

三、設備配置

1、配備高像素視覺檢測系統；

2、工業機器人（KUKA）、模組（THK）、電機（三菱）、電磁閥（FESTO）、氣缸（SMC）、傳感器（基恩士）、CCD相機（德國巴斯勒）、減速機（新寶）；

3、最高插入效率可達1000條/小時。

四、設備功能

1、可供32種顏色線材；

2、帶視覺檢測、壓力檢測、插入拉拔檢測功能；

3、兩端壓著端子帶兩端插膠殼功能；

4、同時插入多種塑殼。

五、技術參數

功能：電線定長切斷、兩端壓著、兩端插入、HOUSING供料、壓接高度數字設定、不良品在線檢測

能力：兩端壓著兩端插膠殼約1000條/小時（加工條件不同，速度有可能下降）

控制方式：全數字控制

電線尺寸：0.3平方~4.0平方

適用模具：日式、歐式、韓式

電線切斷長度：240~9999mm

切斷長度的精度：<100mm, 0.5mm + 設定切斷長度×0.002

                >100mm, 1.0mm + 設定切斷長度×0.002

剝皮長度：0.1~15.0mm

剝皮精度：±0.1mm

壓接能力：6臺3T伺服電機端子機

檢測裝置：氣壓低下、缺線檢測、端子有無、端子過載、剝皮圖像檢測、端子壓著圖像檢測、壓力檢測、HOUSING有無、插入不到位檢測

電源：?jiǎn)蜗?/span>/三相 AC220V

功率：10KW

壓縮空氣：0.5Mpa, 160NL/min（請使用清潔干燥的氣體）

設備尺寸：6500W×4800D×19000H

設備重量：約1800KG

六、功能優勢

1、覆蓋面廣：不同線材，不同顏色，不同線徑線材應用領域廣泛；

2、操作簡單：智能化電腦顯示操作界面，一線員工也能輕松操作，方便調整各種參數設置；

3、高精度、速度高：使用全伺服電機驅動，線束加工效率高；

4、多線型送料設備：可同時加工6種不同線徑/顏色大小線；

5、散料端子振動盤：自動送料、完成端子壓接；

6、靈活性高：能夠根據不同精度要求進行調整；
