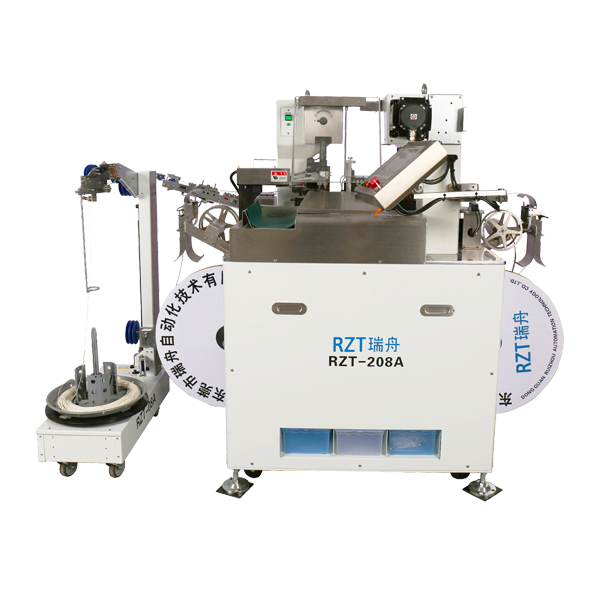

  • 東莞瑞舟自動化--RZT-208A全自動端子機-壓接高度幕屏數字設定

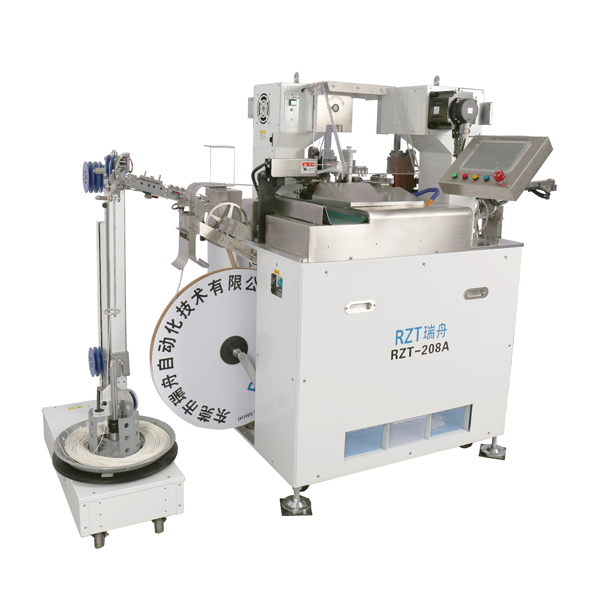

  • RZT瑞舟---全自動雙頭端子機--專用于高精度
  • 瑞舟自動化--加工汽車線束全自動端子機雙頭
2019款全自動雙頭端子機RZT-208A(標準型)

高精度:

1、剝皮精度公差可控制在±0.05mm以內,

2、壓接高度公差可控制在±0.01mm以內,

3、設備加工精度≥IPC620  3級標準,

4、設備制程能力CPK>1.67

精良配置:采用日本三菱交流伺服,日本THK絲桿、導軌和模組;德國FESTO電磁閥,日本SMC氣缸、調壓閥、壓力開關等

性價比高:設備的加工精度、穩定性及配置與國外進口設備一樣,但價格僅為國外進口設備的50%左右

全國熱線

13377761898 15017001308

  • 優勢&特點
  • 技術參數
  • 效果圖展示
  • 功能示意圖
  • 產品實拍
  • 省時省時

    端子機壓接高度電腦數字設備,每次換線換端子,可為您節省15-30分鐘
  • 省錢省錢

    設備整個生產過程能為您節約近10萬的人工工時費
  • 省人省人

    設備智能化,操作簡單、快捷,一般工作人員也會操作,讓您不再需要化高薪請經驗豐富的調機師傅和操作工人。
產品特點 Product features

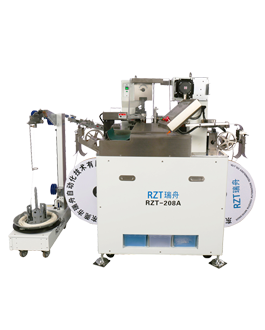

resource/images/90eabe0a58d245fcbbaee44dd2b9a60a_13.png


本機共有9套日本三菱
交流伺服
1
采用高精度的
驅動系統
采用高精度的驅動系統
端子感應器和剝膠
皮感應器
端子感應器和剝膠皮感應器
端子機
端子機
換電線時:無需機械
調整的送線機構
換電線時:無需機械調整的送線機構
換模具時:壓接高度電腦數字設定
換模具時:壓接高度
電腦數字設定
可加裝壓力
管理裝置
可加裝壓力管理裝置


產品優勢Product advantage

  • 01 頂級配置: 日本三菱伺服;日本THK絲桿、導軌和模組;日本SMC氣缸、調壓閥、壓力開關等。
  • 02 頂級配置:德國FESTO電磁閥;日本NSK軸承;日本基恩士傳感器等。
  • 03 高 精 度:絕緣皮切口整齊,無刮傷線芯銅絲,無切斷銅絲等問題。 03
  • 04 高 精 度:剝皮精度公差可控制在0.05mm以內。
  • 05 高 精 度:壓接高度公差可控制在0.01mm以內。 03
  • 06 高 精 度:設備加工精度≥IPC620  3級標準。
  • 07 高穩定性:設備制程能力CPK>1.67。
  • 08 高性價比:進口設備的品質,國產設備的價格。
  • 09 易 操 作 :每次換電線換、換端子及模具不需要手動調壓接高度,屏幕數字設定1分鐘完成。
  • 10 滿足個性化需求:擁有核心技術,根據您的個性化需求為定量身定制功能與服務





聯系方式:

電話:13377761898   15017001308

QQ:1657697074      376843042

郵箱:sales@rztchn.com

技術參數 technical parameter
RZT-208A技術參數
型 號 性能
功 能 電線切斷、單端剝皮、兩端剝皮、單端壓接、兩端壓接
加工能力 最快3000根/小時(加工能力隨電線種類、長度、剝皮長度、端子壓接時間而變化)
切斷長度 30mm~20000mm
切斷長度精度 <100mm,0.5mm + 設定切斷長度×0.002;
>100mm,1.0mm + 設定切斷長度×0.002;
剝皮長度 1側(No.1): 0.1mm~10.0mm
2側(No.2): 0.1mm~20.0mm
剝皮長度精度 偏差為±0.1mm
壓接能力 21,500N
檢測裝置 缺電線、電線打結、端子有無、端子壓接、剝膠皮檢測、空氣壓力下降
通用線型 RZT208A  AWG﹟14~AWG﹟30
電 源 單相/三相AC220V
驅動方式 三菱伺服電機
氣 源 0.4~0.5MPa,60Nl/min以上
外型尺寸 長950mm,寬800mm,高1290mm(不含凸起物)
效果圖展示 Display of effect pictures
  • rzt-208a-生產效果圖

    rzt-208a-生產效果圖

  • 超大端子壓接效果圖

    超大端子壓接效果圖

  • 大端子壓接效果圖

    大端子壓接效果圖

  • 汽車線束中的端子壓接效果圖

    汽車線束中的端子壓接效果圖

功能示意圖Functional sketch map
208A1功能示意圖
