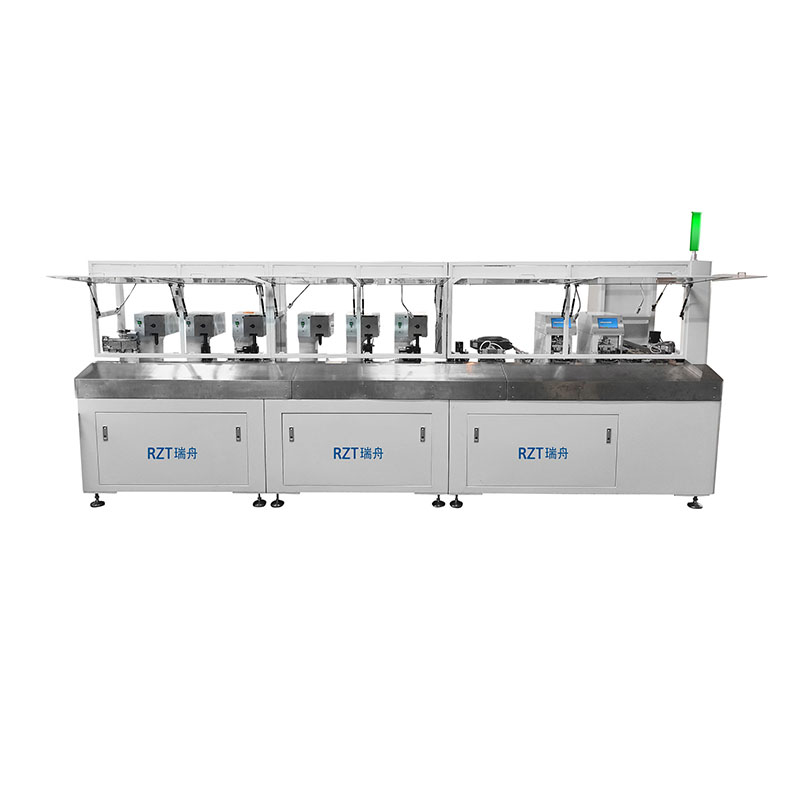

全數字智能端子壓接穿護套加工中心

應用范圍:電氣接線行業,如高低壓柜線束加工,成套配電柜線束加工,開關線束加工,控制柜線束加工等,設備主要為二次線束加工

全國熱線

13377761898 15017001308

  • 產品詳情

全數字智能端子壓接穿護管加工中心

(二次線線束加工設備)

設備功能:

自動送線、裁線、穿號碼管、穿護套、剝皮、扭線、壓接端子、排出捆扎



工藝流程

接收加工單一自動預放線一根據工單選擇對應導線線材校直一送線線長檢測一切一裁切一穿護套穿號碼管(號碼管送管、印字、穿管)一穿護套一線頭剝皮一線頭扭線(或打扇)端子壓接一導線排出一導線移出到暫存機構一成品一端對齊收料輸出一線束煙扎一線束轉至成品


應用行業:

應用于電氣接線行業,如高低壓柜線束加工,成套配電柜線束加工,開關線束加工,控制柜線束加工等,設備主要為二次線束加工


設備特點:

1、設備加工數據可與電氣設計軟件對接:也可來源于網絡傳輸、U盤拷貝的工單形式;

2、設備可加工線材范圍: 0.3-4.0平方的線材;

3、設備最多可同時滿足: 6種不同端子、8種不同大小/不同顏色的導線,在線自動根據工單進行選擇送線加工;

4、真正解決電氣配線的多種類小批量訂單的接線生產需求


設備參數:

設備名稱: 全數字智能端子壓接穿護套加工中心

設備型號:RZT-80806

設備功能: 自動送線、裁線、穿號碼管、穿護套、剝皮、扭線、壓接端子、排出捆扎

適用線徑: 0.3mm-4.0mm平方

加工速度:大于或等于10條/分鐘( 根據作業方式和線長所定 ]

電線切斷長度:240-10000mm

剝皮長度:0.1mm-17.0mm

適用模具: 歐式、日式、韓式

端子壓接精度: 壓接高度公差+0.01mm( 屏幕數字設定壓接高度)切斷長度的精度:<100mm,0.5mm + 設定切斷長度x0.002

>100mm,1.0mm + 設定切斷長度x0.002電源:220V 50/60Hz

壓縮空氣: 0.5Mpa-0.7Mpa( 請使用清潔干爆的氣體)

端子上料:鏈?zhǔn)蕉俗?/span>

壓著能力:鏈?zhǔn)綁航訖C-3.0T(日本三菱同服壓接)日本進口1.5KW同服壓接機

內置壓力管理監測系統

電源:單相/三相 AC220V

驅動方式:日本三菱伺服電機

號碼管:管材類型-PVC管、護套管、熱縮管、黃臘管等 ;

管材在線數: 1種線號管

套管裁切方式:自動全切

字符印刷:熱轉印方式

寧符方向:正反方向均可

磁帶:市場上普通碳帶,無需指定品牌





聯系方式:

電話:13377761898   15017001308

QQ:1657697074      376843042

郵箱:sales@rztchn.com
