（多線型全自動套號碼管端子壓接機）

應用范圍

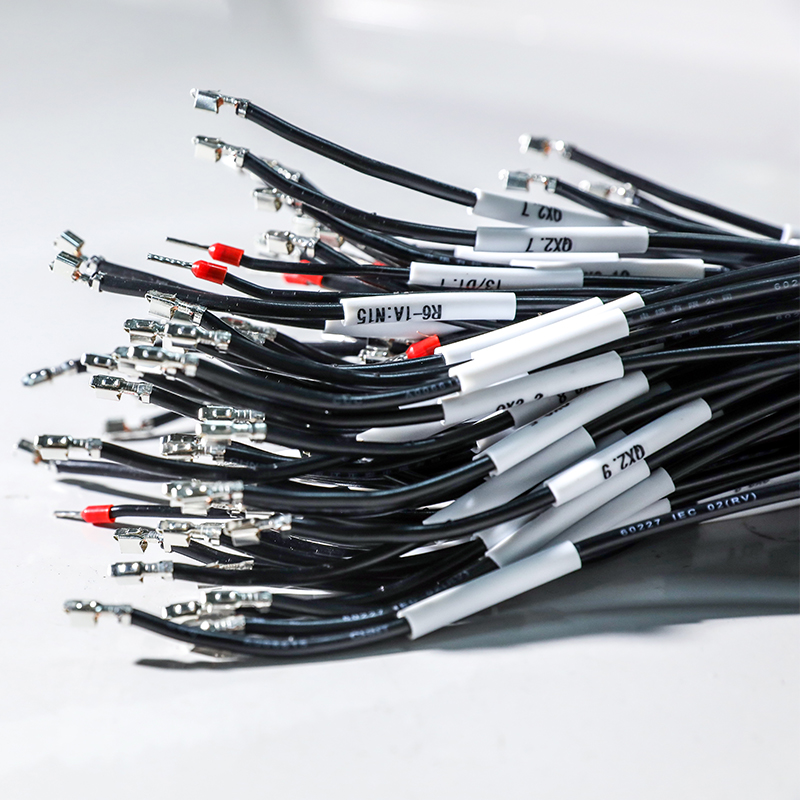

應用于電氣接線行業，如高低壓柜線束加工，成套配電柜線束加工，開關柜線束加工，控制柜線束加工等，設備主要為二次線束加工

工藝流程

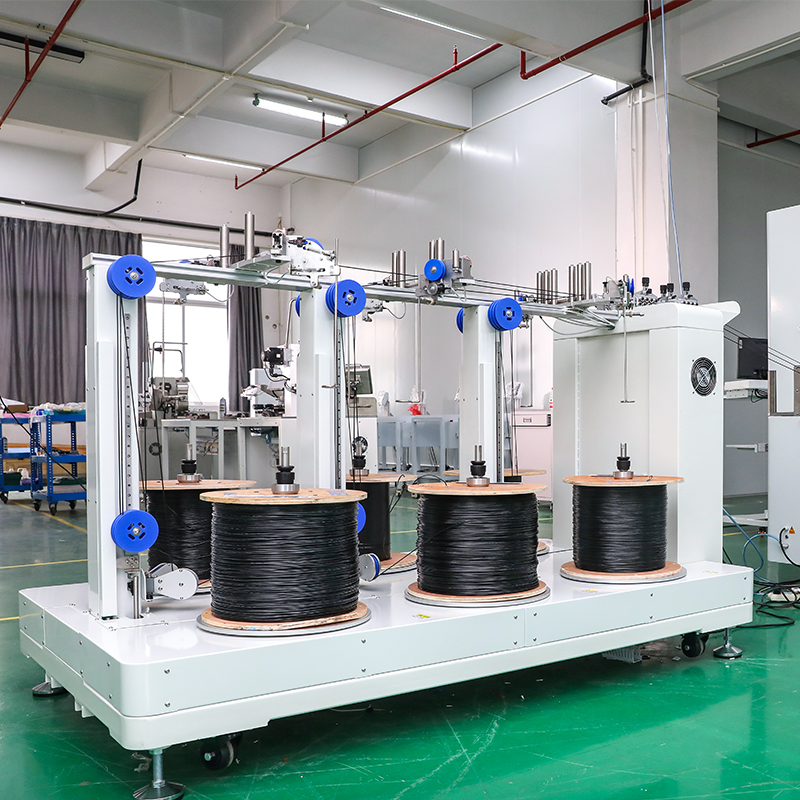

接收加工單→自動預放線→根據工單選擇對應導線→線材校直→送線→線長檢測→裁切→電線穿號碼管（號碼管送管、印字、穿管）→線頭剝皮→線頭扭線（或打扁）→端子壓接→導線排出→導線移出到暫存機構→成品一端對齊收料輸出→線束捆扎→線束轉至成品昝存閣→打簽機對應打標→人工貼標

設備特點：
1、設備加工數據可與電氣設計軟件對接；也可來源于網絡傳輸、U盤拷貝的工單形式；
2、設備可加工線材范圍：0.3-4.0平方的線材；
3、設備最多可同時滿足：20種不同端子、5種不同號碼管、40種不同大小/不同顏色的導線，在線自動根據工單進行選擇送線加工；
4、真正解決電氣配線的多種類小批量訂單的接線生產需求

設備參數

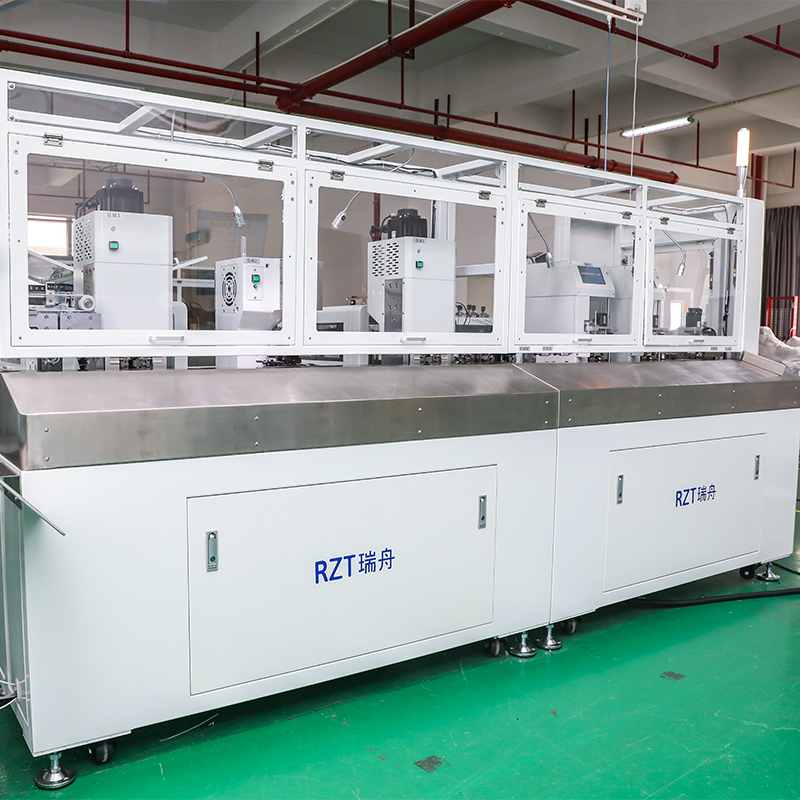

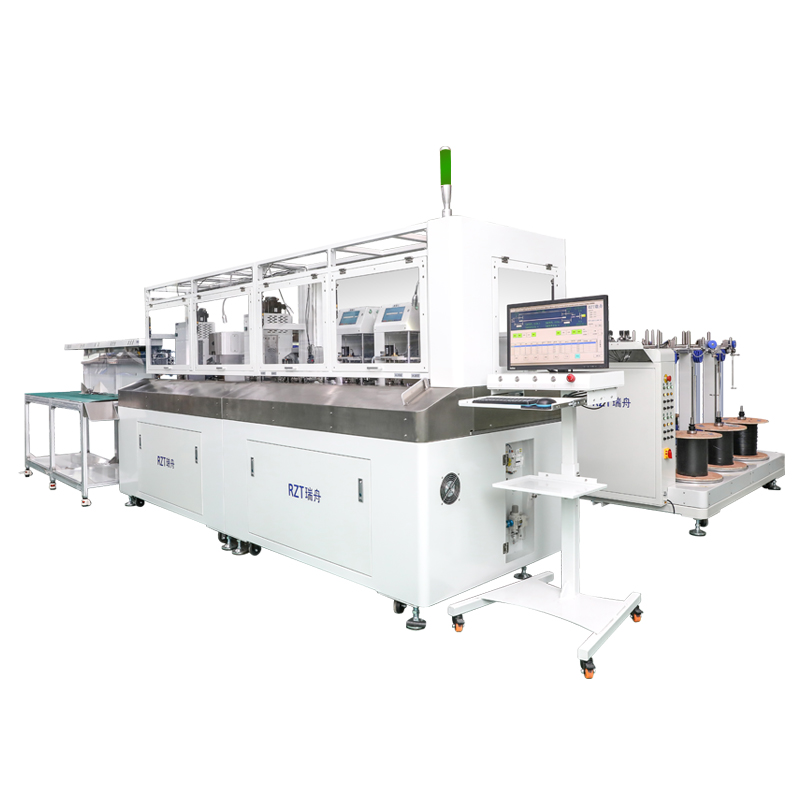

設備名稱：多線型全自動穿號碼管機（二次線束自動化加工設備）
設備型號：RZT-81206
設備功能：自動送線、裁線、穿號碼管、剝皮、扭線、壓接端子、排出捆扎
適用線徑：0.3mm2—4.0mm2
加工速度：大于或等于10條/分鐘（根據作業方式和線長所定）
電線切斷長度：240-10000mm
剝皮長度：0.1mm-17.0mm
適用模具：歐式、日式、韓式
端子壓接精度：壓接高度公差±0.01mm（屏幕數字設定壓接高度）
切斷長度的精度：<100mm, 0.5mm + 設定切斷長度×0.002
                       >100mm, 1.0mm + 設定切斷長度×0.002
電源：220V  50/60Hz
壓縮空氣：0.5Mpa-0.7Mpa（請使用清潔干燥的氣體）

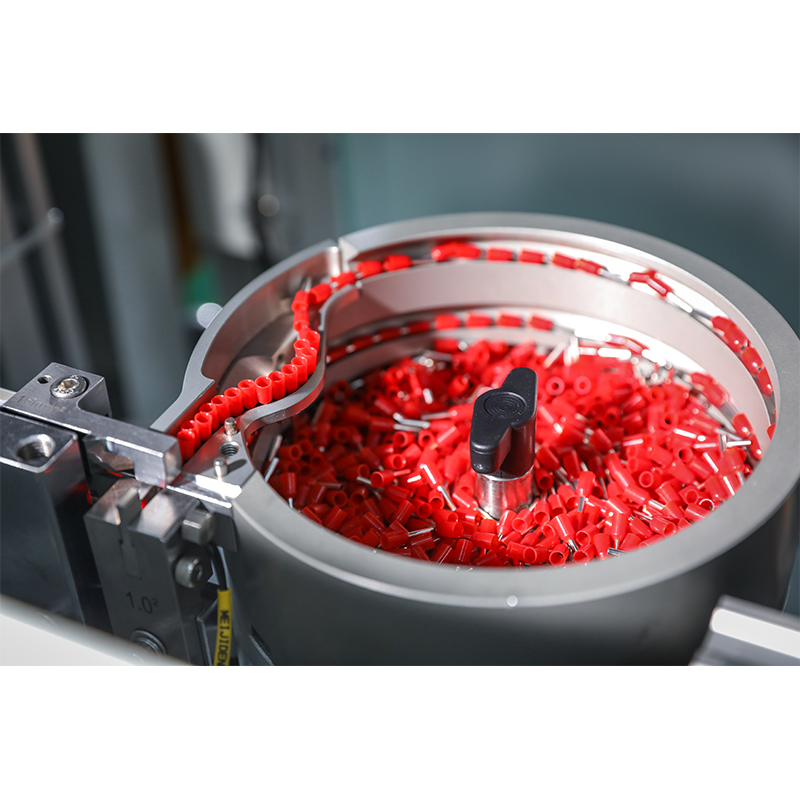

端子上料：散料端子
壓著能力：日本進口1.5KW伺服壓接機內置壓力管理監測系統
電源：?jiǎn)蜗?三相 AC220V
驅動方式：日本三菱伺服電機

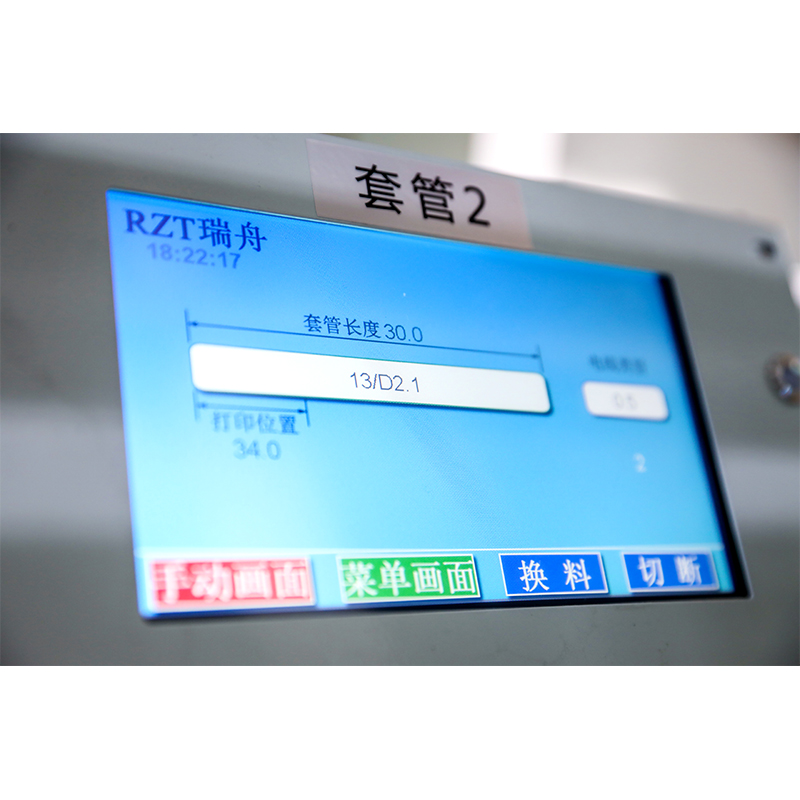

號碼管：管材類型-PVC管、熱縮管、黃臘管等；
              管材在線數：可同時在線5種線號管
              套管裁切方式：自動全切
              字符印刷：熱轉印方式
              字符方向：正反方向均可
              磁帶：市場上普通碳帶，無需指定品牌
